Характеристика — автоматизации проектирования систем постоянного/переменного тока

Специализированное программное обеспечение предоставляющее интерактивные инструменты для автоматизации расчёта параметров, выбора аппаратов и подготовки технической документации при проектировании систем постоянного/переменного тока. Реализованная как 2D САПР, программа объединяет в себе функциональность расчетной программы с широкими возможностями визуализации и создания документов.

Программное обеспечение разработано в сотрудничестве с инжиниринговыми компаниями России. С его помощью выполнено проектирование систем постоянного/переменного тока на крупных объектах энергетики России, таких как Рефтинская ГРЭС, Новосибирская ГЭС, Набережночелнинская ТЭЦ.

Скачать брошюру формате pdf

Описание

Ключевой особенностью программы является возможность визуального представления различных характеристик, таких как время-токовые характеристики систем защиты (автоматы, предохранители и т.п.) и/или процессов (например, пусковой ток двигателя) на листе определенного формата, приведенными к единому масштабу. Данный подход обеспечивает визуальное отображение селективности между выбранными аппаратами. Интерактивные средства выполнения расчетов и анализа наглядно демонстрируют характеристики аппаратов в различных режимах, что позволяют быстро подобрать оптимальные параметры оборудования. Широкие возможности визуализации, поддержка редактирования на листах стандартных форматов и полноцветной печати позволяет быстро создавать техническую документацию высокого качества. Кроме того, с программой поставляется электронный каталог приборов и их характеристик, а так же инструментарий поиска и управления содержимым каталога. Для пополнения каталога предоставляется инструментарий по оцифровке характеристик.

Встроенная поддержка автоматических выключателей

Программное обеспечение имеет встроенную поддержку автоматических выключателей с тепловым, электромагнитным или электронными расцепителями с защитой от перегрузки (L), короткого замыкания с задержкой срабатывания (S) и защитой от короткого замыкания с мгновенным срабатыванием (I). Характеристики автоматов не требуют оцифровки и задаются набором параметров функций защиты. Изменение любого параметра расцепителя приводит к автоматическому перерасчету всех связанных параметров и характеристической кривой. Реализованный в программе уровень автоматизации вычислений делает процесс проектирования по настоящему интерактивным

Оцифровка характеристик

Помимо характеристик автоматов предоставляется возможность оцифровки произвольных характеристик приборов или процессов как по графическому изображению (полученному со сканера или из электронного документа), так и по набору числовых данных. После оцифровки характеристика сохраняется в электронном каталоге. Характеристики из электронного каталога могут быть многократно использованы в различных проектах. При добавлении характеристики из каталога в редактируемый документ форма характеристики автоматически пересчитывается для отображения в том масштабе координатных осей (линейном или логарифмическом), который используется в документе. Кроме того, характеристики могут быть оцифрованы как в абсолютном масштабе значений, так и в относительном. Хорошим примером может быть время-токовыя характеристика автоматов с электромагнитным расцепителем, когда значения по оси х заданы в виде отношения тока расцепителя к номинальному току прибора. При работе с такими характеристиками форма кривой рассчитывается программой автоматически, исходя из текущего значения тока расцепителя. Кроме того, для характеристик приборов типа «выключатель» существует возможность добавить параметрическую функцию отсечки типа I (защита от короткого замыкания с мгновенным срабатыванием).

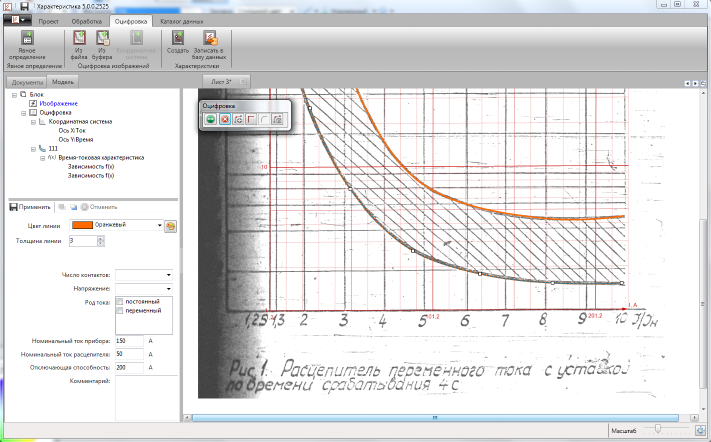

Инструментарий оцифровки характеристик

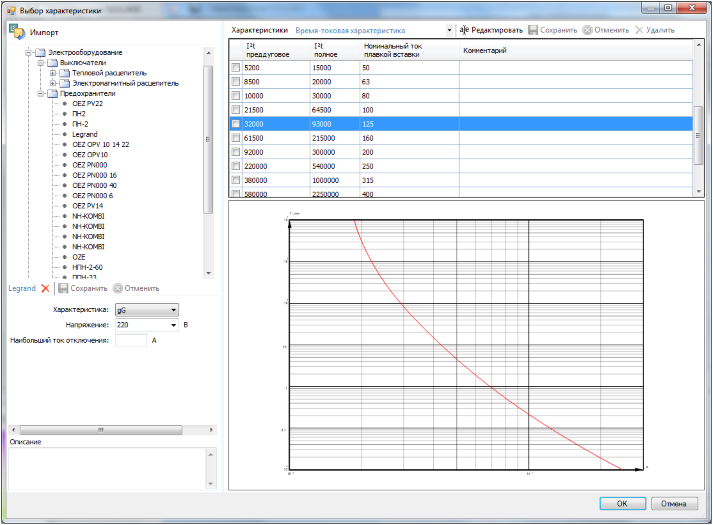

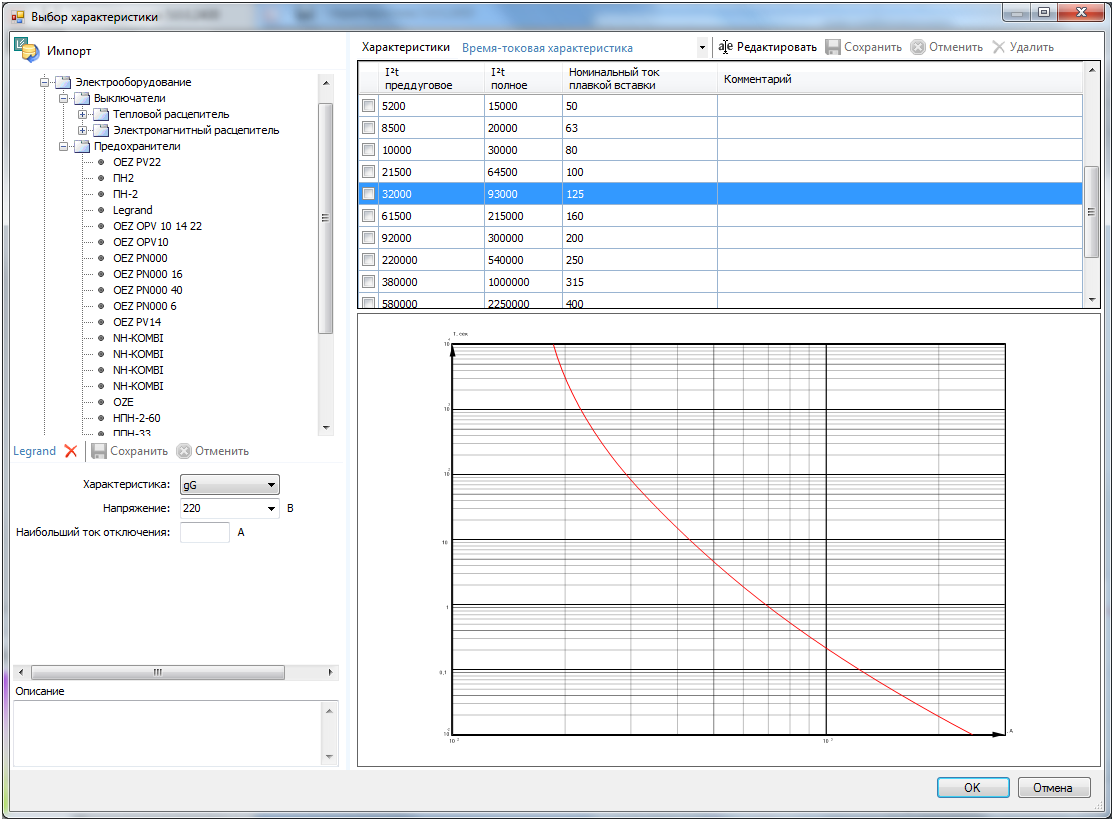

Электронный каталог характеристик

Интерполяция данных

Для визуализации и обработки данных без создания характеристики в каталоге существует возможность создания интерполяции данных. Данные читаются из csv файла, который, в свою очередь, может быть получен, например, с цифрового осциллографа. Данный тип характеристик удобен для представления специфичных данных, скажем, пускового тока двигателя.

Интерактивные средства вычислений

Программа предоставляет инструментарий для вычисления значений характеристик в режиме реального времени. Так же имеется возможность вычисления статистической информации: минимальное, максимальное, среднее, среднеквадратичное значения функции и значение интеграла. Точность вычислений может регулироваться вплоть до шестого знака после запятой. Результаты обработки данных могут быть представлены в графическом виде как для использования в электронных документах, так и в печатном виде. Во время работы можно изменить масштаб значений любой из координатных осей, диапазон отображаемых значений и визуальные свойства. На лист может быть добавлено произвольное количество характеристик, текстовых подписей, выносок и иллюстраций.

Пример работы в программе

На следущем видео демонстрируется работа с характеристиками выключателей, оцифрованных в относительном масштабе (как I/I_ном), выключателей с электронным блоком управления, инструментами вычислений и оформления документов.

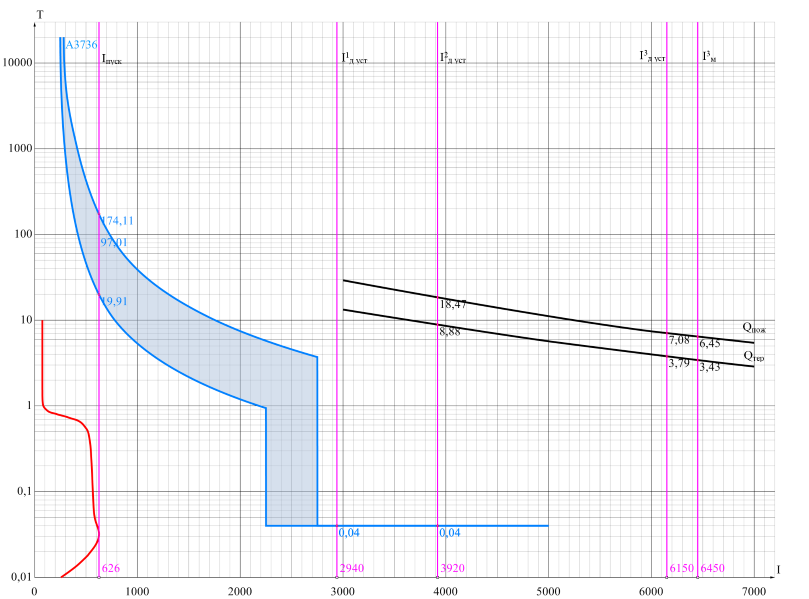

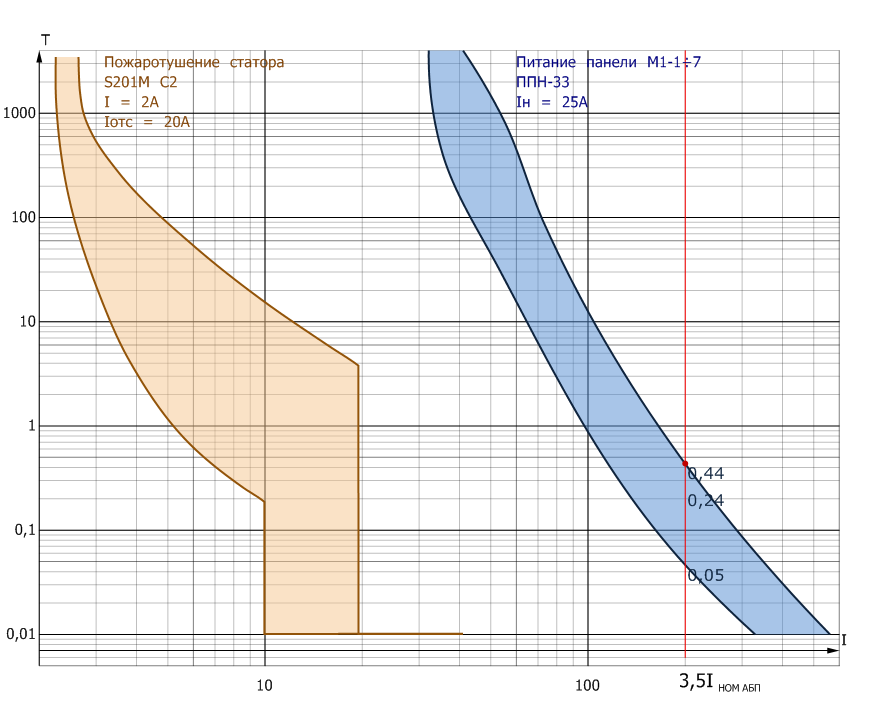

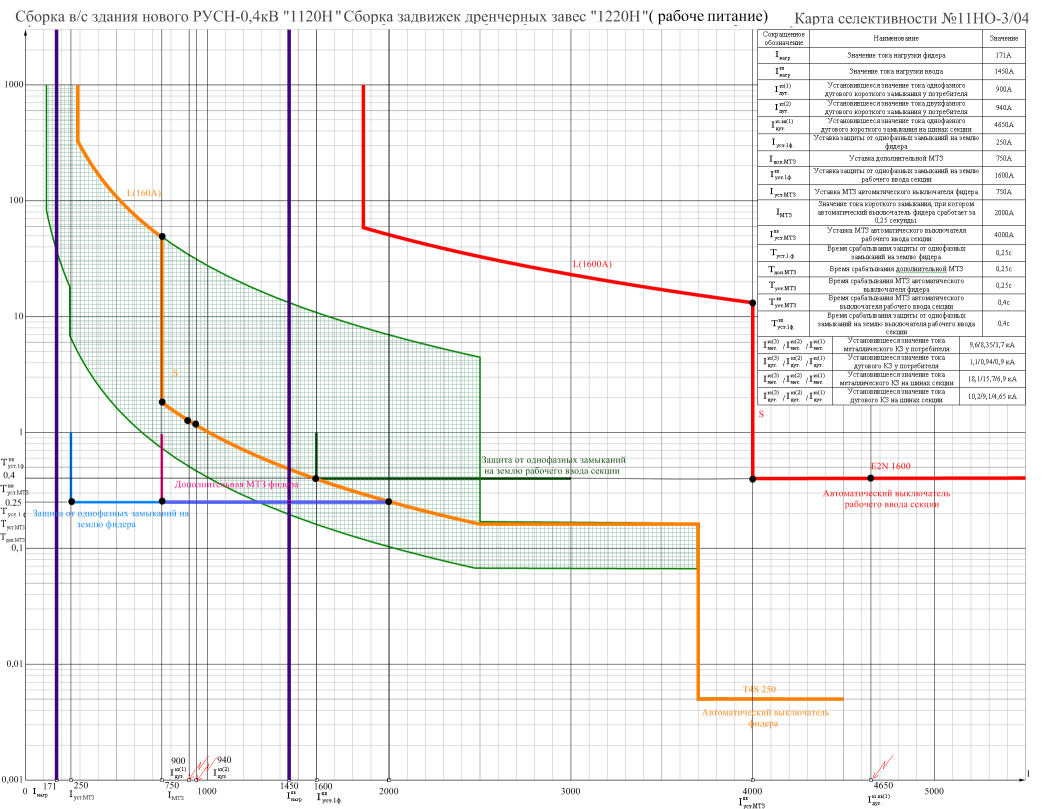

Примеры карт селективности созданных в программе «Характеристика»
